网络通信-Netty

网络通信-Netty简单总结

Posted by Kang on September 16, 2019

  Netty 是一个 异步 事件驱动 的网络应用框架，用于快速开发高性能、可扩展协议的服务器和客户端

1. 反应器设计模式

反应器设计模式(Reactor pattern)是一种为处理服务请求并发 提交到一个或者多个服务处理程序的事件设计模式。当请求抵达后，服务处理程序使用解多路分配策略，然后同步地派发这些请求至相关的请求处理程序。

Reactor 模式使用的是异步非阻塞 IO，NIO线程用于监听套接字（Socket）的读写事件，负责与客户端建立连接、接收请求、发送响应等底层的网络操作。整体来说主 Reactor 线程将读写事件分发给用户线程池中的用户线程来执行业务逻辑。

1.1 单线程模型

Reactor 单线程模型，指的是所有的 IO 操作都在同一个 NIO 线程上面完成，NIO 线程的职责如下：

  1. 作为 NIO 服务端，接收客户端的 TCP 连接；
  2. 作为 NIO 客户端，向服务端发起 TCP 连接；
  3. 读取通信对端的请求或者应答消息；
  4. 向通信对端发送消息请求或者应答消息。

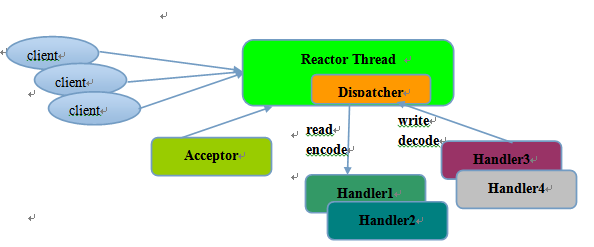

    IO-Reactor-单线程模式   由于 Reactor 模式使用的是异步非阻塞 IO，所有的 IO 操作都不会导致阻塞，理论上一个线程可以独立处理所有 IO 相关的操作。从架构层面看，一个 NIO 线程确实可以完成其承担的职责。例如，通过 Acceptor 类接收客户端的 TCP 连接请求消息，链路建立成功之后，通过 Dispatch 将对应的 ByteBuffer 派发到指定的 Handler 上进行消息解码。用户线程可以通过消息编码通过 NIO 线程将消息发送给客户端。
      对于一些小容量应用场景，可以使用单线程模型。但是对于高负载、大并发的应用场景却不合适。

1.2 多线程模型

Rector 多线程模型与单线程模型最大的区别就是有一组 NIO 线程处理 IO 操作，它的原理图如下：

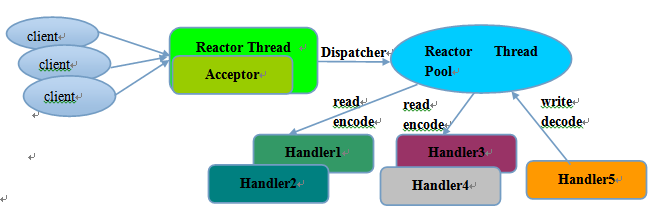

IO-Rector-多线程模式 Reactor 多线程模型的特点：

  1. 有专门一个 NIO 线程 Acceptor 线程用于监听服务端，接收客户端的 TCP 连接请求；
  2. 网络 IO 操作 - 读、写等由一个 NIO 线程池负责，线程池可以采用标准的 JDK 线程池实现，它包含一个任务队列和 N 个可用的线程，由这些 NIO 线程负责消息的读取、解码、编码和发送；
  3. 1 个 NIO 线程可以同时处理 N 条链路，但是 1 个链路只对应 1 个 NIO 线程，防止发生并发操作问题。

    整体来说在单线程基础上，将网络的通讯功能和数据的读写、编码、解码和发送给业务线程等进行了剥离，由单独的线程池进行处理，主线程功能更加聚焦。

1.3 主从多线程模型

  主从 Reactor 线程模型的特点是：服务端用于接收客户端连接的不再是个 1 个单独的 NIO 线程，而是一个独立的 NIO 线程池。 Acceptor 接收到客户端 TCP 连接请求处理完成后（可能包含接入认证等），将新创建的 SocketChannel 注册到 IO 线程池（sub reactor 线程池）的某个 IO 线程上，由它负责 SocketChannel 的读写和编解码工作。 Acceptor 线程池仅仅只用于客户端的登陆、握手和安全认证，一旦链路建立成功，就将链路注册到后端 subReactor 线程池的 IO 线程上，由 IO 线程负责后续的 IO 操作

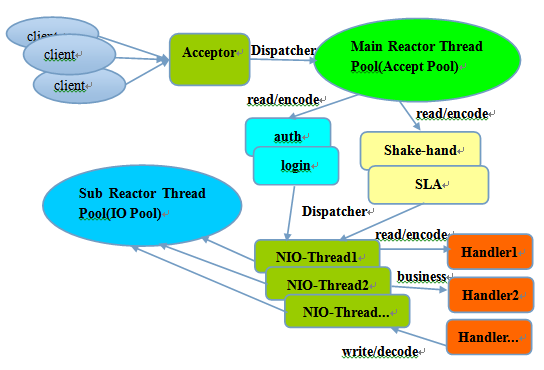

IO-Rector-主从多线程模式 它的工作流程总结如下：

  1. 从主线程池中随机选择一个 Reactor 线程作为 Acceptor 线程，用于绑定监听端口，接收客户端连接；
  2. Acceptor 线程接收客户端连接请求之后创建新的 SocketChannel ，将其注册到主线程池的其它 Reactor 线程上，由其负责接入认证、IP 黑白名单过滤、握手等操作；
  3. 步骤 2 完成之后，业务层的链路正式建立，将 SocketChannel 从主线程池的 Reactor 线程的多路复用器上摘除，重新注册到 Sub 线程池的线程上，用于处理 I/O 的读写操作。

    为了更加快速的响应网络连接请求，在高网络连接下，单一的Reactor主线程不能满足要求，因此当一个新的客户端连接请求到达时，操作系统会将这个事件通知给主线程池(其实大部分情况下为单线程)。主线程池中的主 Reactor 线程会被唤醒然后随机选择一个从 Reactor 线程作为 Acceptor 线程去处理这个连接。这个从 Reactor 线程负责接受并处理连接的建立。主线程池的监听能力和从 Reactor 线程池的处理能力。
    一旦连接建立成功，从 Reactor 线程会将这个连接注册到合适的事件处理器（Handler）上，以后续处理连接上的数据交互。
    主线程池主要负责监听和分发连接请求，而从 Reactor 线程池则负责具体的连接处理。

Netty

  Netty 是基于 Reactor 模式设计和实现的网络编程框架。在 Netty 中，事件循环（EventLoop）充当了 Reactor 角色，负责监听并处理各种 I/O 事件。 IO-netty模型 Channel 为 Netty 网络操作(读写等操作)抽象类，EventLoop 负责处理注册到其上的Channel 处理 I/O 操作，两者配合参与 I/O 操作。

Channel

  Channel 接口是 Netty 对网络操作抽象类，它除了包括基本的 I/O 操作，如 bind()、connect()、read()、write() 等。 比较常用的Channel接口实现类是NioServerSocketChannel（服务端）和NioSocketChannel（客户端），这两个 Channel 可以和 BIO 编程模型中的ServerSocket以及Socket两个概念对应上。

EventLoop

  EventLoop 定义了 Netty 的核心抽象，用于处理连接的生命周期中所发生的事件。负责监听网络事件并调用事件处理器进行相关 I/O 操作的处理。
  EventLoopGroup 包含多个 EventLoop（每一个 EventLoop 通常内部包含一个线程）,EventLoop 处理的 I/O 事件都将在它专有的 Thread 上被处理，即 Thread 和 EventLoop 属于 1 : 1 的关系，从而保证线程安全。

客户端连接处理流程：

  1. 当客户端通过 connect 方法连接服务端时，bossGroup 处理客户端连接请求。
  2. 当客户端处理完成后，会将这个连接提交给 workerGroup 来处理，然后 workerGroup 负责处理其 IO 相关操作。

ChannelHandler 和 ChannelPipeline

ChannelHandler 是消息的具体处理器。他负责处理读写操作、客户端连接等事情。
  ChannelPipeline 为 ChannelHandler 的链，提供了一个容器并定义了用于沿着链传播入站和出站事件流的 API 。当 Channel 被创建时，它会被自动地分配到它专属的 ChannelPipeline。

1
2
3
4
5
6
7
8
9

  b.group(eventLoopGroup)
    .handler(new ChannelInitializer<SocketChannel>() {
        @Override
        protected void initChannel(SocketChannel ch) {
            ch.pipeline().addLast(new NettyKryoDecoder(kryoSerializer, RpcResponse.class));
            ch.pipeline().addLast(new NettyKryoEncoder(kryoSerializer, RpcRequest.class));
            ch.pipeline().addLast(new KryoClientHandler());
        }
    });

Netty 为什么性能好？

  1. 纯异步：Reactor 线程模型
  2. IO 多路复用
  3. GC 优化：更少的分配内存、池化（Pooling）、复用、选择性的使用 sun.misc.Unsafe
  4. 更多的硬件相关优化（mechanical sympathy）
  5. 内存泄漏检测
  6. “Zero Copy”

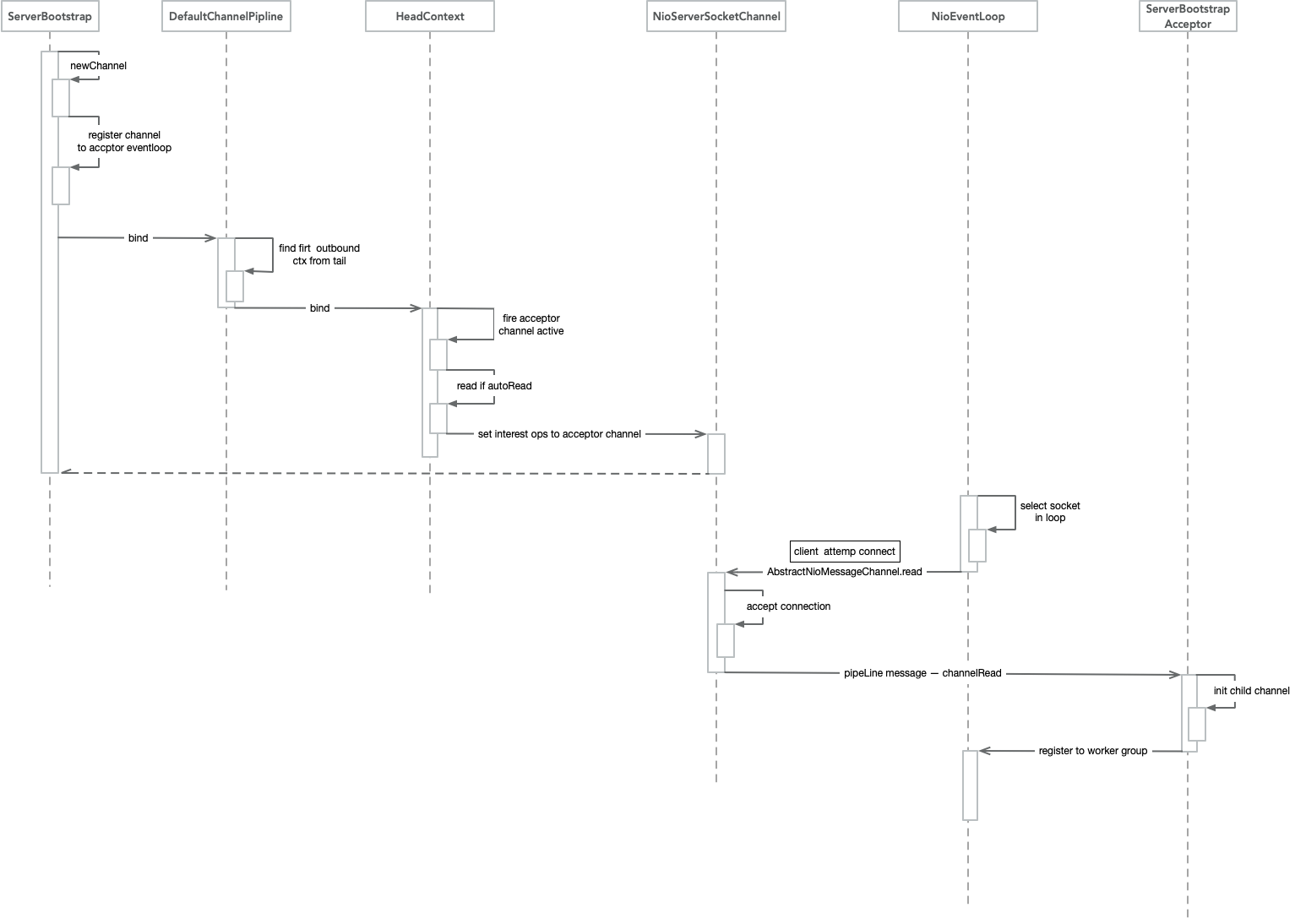

Netty 启动以及链接建立过程 IO-Netty启动过程

Selector

  Selector选择器是一个通道服务，应用程序事先告诉选择器：“我对某些通道的事件感兴趣，如可读、可写等“，选择器在接受了一个或多个对通道的委托后，开始选择工作，它的选择工作就完全交给操作系统，linux下即为poll或epoll。AIO中的高效句柄管理，就是通过epoll来实现的

空轮询

  设置了Selector.select(timeout)超时时间，一般4种情况可以跳出阻塞：

  1. 有事件发生；
  2. wakeup；
  3. 超时；
  4. 空轮询bug

  前两种返回值不为0，可以跳出循环，但是后两种当超过一定次数(512次)，则处于一直轮询没处理任何事件，此时可能底层的操作系统的Selector实现遇到了一些问题，无法正常地检测到通道（Channel）的事件状态变化，导致Selector一直在等待新事件而不执行任何实际的工作。这种情况可能出现在高负载、资源泄漏、不正常的通道注册/取消注册等情况下。 所以通过新建一个Selector也即相当于重置Selector 的内部状态来帮助解决可能出现的空轮询等问题。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

long currentTimeNanos = System.nanoTime();
for (;;) {
    // 1.定时任务截止事时间快到了，中断本次轮询
    //...
    // 2.轮询过程中发现有任务加入，中断本次轮询
    //...
    // 3.阻塞式select操作
    selector.select(timeoutMillis);
    // 4.解决jdk的nio bug
    long time = System.nanoTime();
    if (time - TimeUnit.MILLISECONDS.toNanos(timeoutMillis) >= currentTimeNanos) {
        selectCnt = 1;
    } else if (SELECTOR_AUTO_REBUILD_THRESHOLD > 0 &&
            selectCnt >= SELECTOR_AUTO_REBUILD_THRESHOLD) {

        rebuildSelector();
        selector = this.selector;
        selector.selectNow();
        selectCnt = 1;
        break;
    }
    currentTimeNanos = time;
    //...
 }
